PCB測試探針:電子檢測的“精準觸角”與核心工具

標簽:探針 BGA探針 華榮華探針 P100頂針

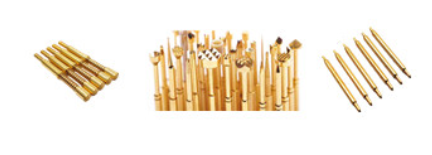

PCB測試探針是電子產業中實現電路精準檢測的關鍵器件,通過針尖與測試點的穩定接觸傳輸電信號,將電壓、電流等參數反饋至測量設備,完成對電路板的性能驗證與缺陷排查,是PCB制造、設備研發及故障維修等環節不可或缺的“精準觸角”。

核心分類與適用場景

PCB測試探針按用途和特性可分為多個細分類型,適配不同測試需求:

按測試階段劃分:光電路板測試探針用于未裝元器件的基板檢測,排查開路、短路問題;在線測試探針則針對裝件后的PCB,驗證電路連通性與元件功能。

 按功能特性劃分:

ICT探針:有SP050-SP135ICT測試探針可現在,是在線測試與功能測試的主流選擇;

高頻探針:帶屏蔽圈型號可測10GHz以內信號,適配高頻電路檢測;

高電流探針:我們華榮華大電流探針,有15A-200A電流可選,適用于大電流場景測試;

半導體探針:半導體探針有DP026/DP028/DP030/DP031/DP051/DP058/DP081等BGA雙頭探針,帶寬超10GHz,專為芯片、晶圓檢測設計。



關鍵性能參數與材質

核心參數

接觸性能:接觸電阻通常需低于50mΩ,減少信號衰減,保障測試準確性;彈力需匹配測試需求,過低易接觸不良,過高可能損傷基板 。

物理規格:針身直徑、總長及鉆孔尺寸需與測試治具適配,最小植針間距可至1mm以下,適配高密度電路板 。

 耐用性:優質探針彈簧壽命超10萬次插拔,能滿足批量生產的高頻測試需求。



主流材質

針管多采用磷銅管鍍金,針頭選用鈹銅或SK4材料并鍍金/鍍鎳,彈簧為不銹鋼線,鍍層可提升導電性與抗腐蝕性,適配鍍金、鍍錫等不同表面的測試點 。

選型要點與技術趨勢

選型核心維度

1. 明確測試需求:高頻信號測試選高頻探針,大電流場景用高電流探針,在線測試優先ICT探針 ;

2. 匹配被測物特性:微小測試點選尖頭或圓錐頭,凹狀測試點適配九爪頭;小引腳間距需選細直徑探針避免短路 ;

3. 考量使用環境:高溫高濕環境需選耐候性材質,確保探針穩定性與壽命 。
