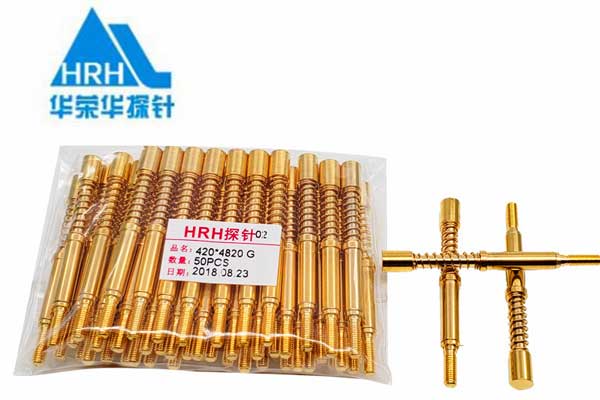

100mil的測試探針的應用

標簽：

100mil測試探針是一種精密的電子設備，主要用于電子元件或電路板的功能測試與檢修，在現代電子制造業中，測試探針扮演著至關重要的角色。具體分析如下：
1. 產品描述
基本規格：100mil測試探針通常具有2.54mm的間距，彈力范圍在1N至3N之間。這些參數確保了探針可以精確地接觸到電路板上的測試點。
操作溫度：這類探針可在-40°C到125°C的溫度范圍內工作，適合各種環境條件下的電子測試應用[。
2. 材料和設計
針頭材質：探針的針頭通常由SK4或鈹銅(BeCu)制成，并鍍金處理，以提高導電性和耐磨性。
彈簧和內管材料：彈簧部分采用琴鋼線制造并鍍金，而內管則常用磷銅或青銅材質，同樣進行鍍金處理，以增加整體的機械強度和電氣性能。
3. 針型和選擇
多樣化的針型：根據不同的測試需求，100mil測試探針提供多種針型，如圓頭、杯型、四爪、九爪等，每種針型都有特定的適用場景
特定應用的選擇：選擇合適的針型對于確保測試的準確性和效率至關重要。例如，圓頭適用于接觸面積較大的焊墊，而九爪則適合精細且集中的測試點。
4. 套管種類
套管的必要性：套管作為探針的保護和支撐結構，是使用中不可或缺的部分。它們需要根據探針型號單獨購買。
套管類型：常見的套管類型包括焊接套管、插線套管、繞線套管和無線套管，每種類型的套管都有其特定的功能和使用環境。
除了以上內容，還需要考慮一些其他因素：
兼容性：選擇探針時，需確認是否與現有的測試設備兼容。
維護和更換：定期檢查探針磨損程度，并在必要時及時更換，以保持測試精度。
總之，100mil測試探針是電子產品測試中不可或缺的工具，其精確度和可靠性直接影響到測試結果的質量。正確選擇和維護探針不僅能夠提高生產效率，還能降低長期運營成本。
